Фланцы
- Фланец — это плоская деталь квадратной, круглой или иной формы с отверстиями для болтов или шпилек. Используется для прочного и герметичного соединения различных элементов: труб, трубопроводной арматуры, машин, аппаратов и ёмкостей. Также фланцы применяют для соединения валов и других вращающихся деталей (фланцевое соединение).
- Некоторые типы фланцев:
- Плоские — используются для соединения трубопроводов, где требуется герметичность.
- Воротниковые — имеют конусообразную форму, применяются в условиях высокого давления и температуры.
- Резьбовые — имеют внутреннюю резьбу, используются для соединения труб с резьбой.
- Свободные — состоят из двух частей: основного кольца и подвижного фланца, позволяют легко регулировать положение трубопроводов.
- Глухие — используются для закрытия концов трубопроводов или сосудов, обеспечивают герметичность.

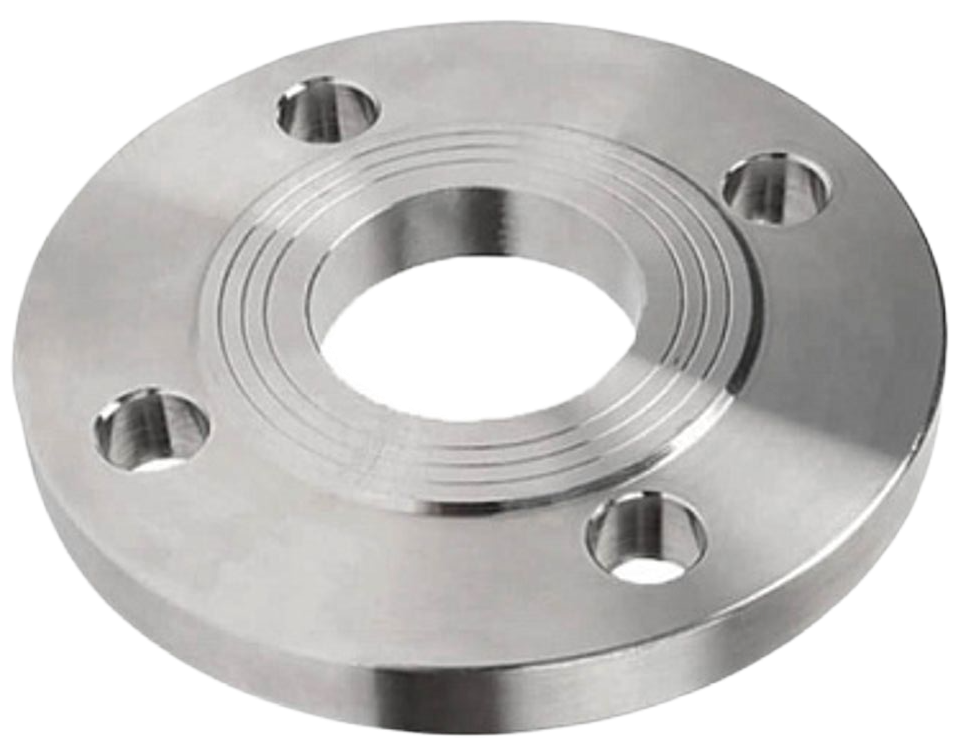

Плоские фланцы
по ГОСТ 33259-2015 IV гр. контроля
-
Фланец Ду15 Ру 6/10/16 /25
-
Фланец Ду20 Ру6/10/16 /25
-
Фланец Ду25 Ру 6/10/16 /25
-
Фланец Ду32 Ру 6/10/16 /25
-
Фланец Ду40 Ру 6/10/16 /25
-
Фланец Ду50 Ру 6/10/16 /25
-
Фланец Ду65 Ру 6/10/16 /25
-
Фланец Ду80 Ру 6/10/16 /25
-
Фланец Ду100 Ру 6/10/16 /25
-
Фланец Ду125 Ру 6/10/16 /25
-
Фланец Ду150 Ру 6/10/16 /25
-
Фланец Ду200 Ру 6/10/16 /25
-
Фланец Ду250 Ру 6/10/16 /25
-
Фланец Ду300 Ру 6/10/16 /25
-
Фланец Ду350 Ру 6/10/16 /25
-
Фланец Ду400 Ру 6/10/16 /25
-
Фланец Ду500 Ру 6/10/16 /25
-
Фланец Ду600 Ру 6/10/16 /25

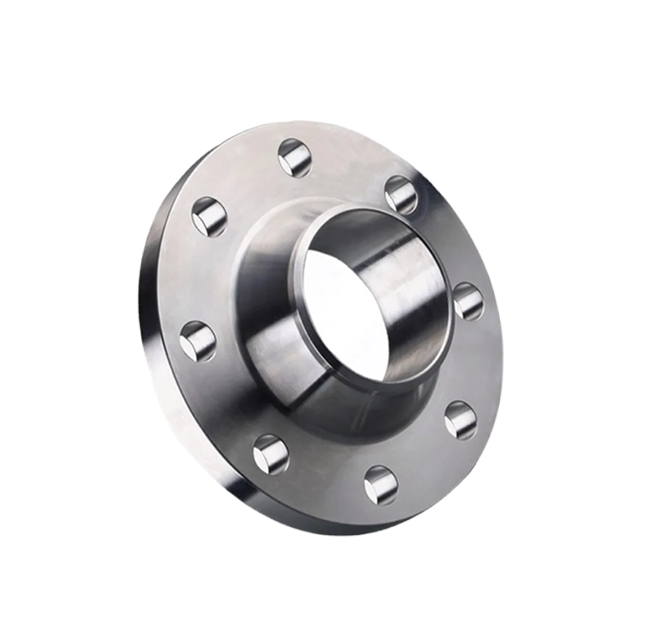

Воротниковые фланцы
по ГОСТ 33259-2015
-
Фланец Ду15 Ру40
-
Фланец Ду20 Ру 16/40
-
Фланец Ду25Ру 16/40
-
Фланец Ду32 Ру 16/40
-
Фланец Ду40 Ру 16/40
-
Фланец Ду50 Ру 16/40
-
Фланец Ду65 Ру 16/40
-
Фланец Ду80 Ру 16/40
-
Фланец Ду100 Ру 16/40
-
Фланец Ду125 Ру 16/40
-
Фланец Ду150 Ру 16/40
-
Фланец Ду200 Ру 16/40
-
Фланец Ду250 Ру 16/40
-
Фланец Ду300 Ру 16/40
-
Фланец Ду400 Ру 16/40
- Некоторые варианты исполнений фланцев:
Исполнение А — плоскость. Герметичность обеспечивается прокладкой между плоскими поверхностями фланцев. Универсально, эффективно при низких давлениях и нормальных температурах.
Исполнение В — соединительный выступ. Не требует прокладки, поверхность фланцев проходит дополнительную обработку для снижения шероховатости, обеспечивая герметичность за счёт плотного прижатия. Используется в трубопроводах с высоким давлением, требует высокой точности установки.
Исполнение C, L — Шип и D, M — Паз. Шип одной детали входит в паз другой, обеспечивая герметичность. Распространено в системах, работающих при высоких температурах и требующих устойчивости к термическим расширениям.
Исполнение Е — Выступ, F — Впадина. Выступ на одной поверхности входит во впадину на другой, обеспечивая герметичность и стойкость к вибрациям и перепадам давления. Подходит для трубопроводов с агрессивными средами или высоким давлением.
Исполнение К — Под линзовую прокладку. Выдерживает высокое давление (для воротниковых фланцев). Сферическая прокладка при затяжке преобразуется в плоскую форму, заполняя пространство между деталями.
Исполнение J — Под прокладку овального сечения. Предназначено для высоких давлений и только для стальных фланцев типа 11. Металлическая прокладка из более мягкого материала устанавливается в выточку на уплотняющей поверхности и сжимается крепёжом, обеспечивая герметичность металл-металл соединения.
-
Под заказ
